一、系统概述与行业标准

1.1 系统定义

铝镁锰屋面防水工程系统是采用铝镁锰合金板材为主要围护材料，结合防水、保温、隔汽、吸音、防雷等功能层，通过直立锁边或咬合式机械连接工艺形成的一体化装配式屋面系统。该系统具备优异的防水性能、抗风揭能力、耐腐蚀性和耐久性，广泛应用于机场、高铁站、体育场馆、会展中心、工业厂房等大跨度公共建筑和工业建筑。

1.2 核心执行标准

GB 50345-2012《屋面工程技术规范》：明确铝镁锰金属屋面系统的设计、施工和验收要求

GB 50207-2012《屋面工程质量验收规范》：规定金属屋面防水工程的质量验收标准

JGJ 255-2012《采光顶与金属屋面技术规程》：金属屋面行业核心技术规范

GB/T 17748-2022《建筑用铝镁锰合金板》：铝镁锰板材材质和性能国家标准

GB 8624-2012《建筑材料及制品燃烧性能分级》：金属屋面材料燃烧性能要求

GB 50057-2010《建筑物防雷设计规范》：金属屋面防雷系统设计标准

二、系统组成与核心技术参数

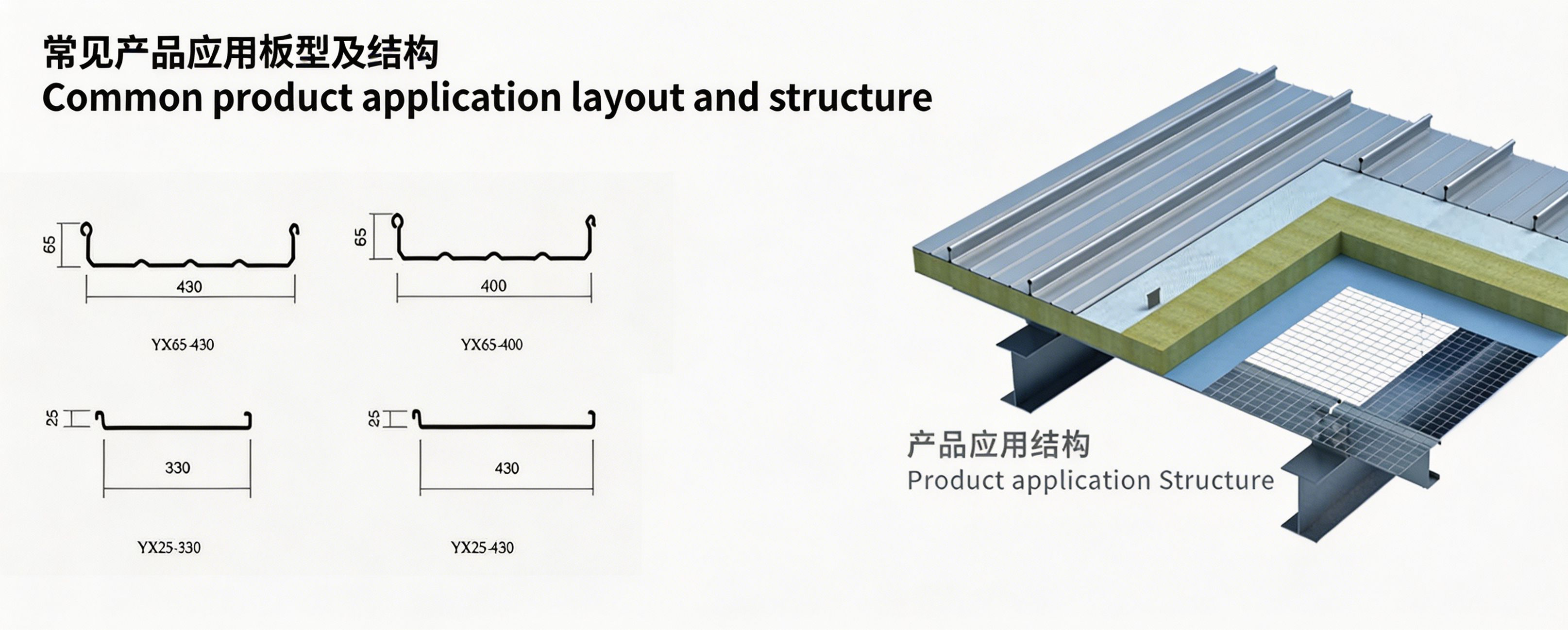

2.1 完整系统结构（从下至上）

屋面支撑结构：钢结构檩条（C 型钢 / Z 型钢 / H 型钢）或混凝土屋面基层

隔汽层：0.3-0.5mm 聚乙烯隔汽膜，防止室内水汽渗透进入保温层

保温层：岩棉板（密度≥120kg/m³）或挤塑聚苯板，厚度根据节能要求确定

防水垫层：1.5-2.0mm 高分子防水卷材或自粘沥青防水卷材

铝镁锰屋面板：0.7-1.2mm 厚铝镁锰合金板，表面氟碳喷涂处理

配套附件：屋脊板、天沟、泛水板、收边板、紧固件、密封胶条等

2.2 铝镁锰板材核心技术参数

2.3 系统整体性能指标

防水等级：Ⅰ 级（特别重要建筑），防水耐用年限≥25 年

抗风揭性能：≥1.5kPa（常规地区），≥3.0kPa（沿海强风区）

隔音性能：空气声隔声量≥30dB

保温性能：传热系数 K≤0.45W/(m²・K)（满足国家节能标准）

防雷性能：可直接作为接闪器，无需额外安装避雷针

三、主流系统类型与安装工艺

3.1 直立锁边系统（最主流）

结构特点：采用 65mm 高立边，通过专用锁边机将相邻板边咬合在一起，形成连续的防水接缝

板型：YX65-400/420/430/500

最大跨度：可达 12m，无需中间支座

适用场景：大跨度公共建筑，如机场、高铁站、体育场馆

优势：防水性能优异，抗风揭能力强，施工速度快

3.2 矮立边咬合系统

结构特点：采用 25-35mm 矮立边，通过手动或电动锁边机咬合

板型：YX25-330/400/430

最大跨度：6-8m

适用场景：坡度较陡的屋面、小型公共建筑、别墅

优势：外观简洁美观，线条流畅，造价相对较低

3.3 平锁扣系统

结构特点：采用平板式设计，通过锁扣连接，形成平整的屋面表面

板型：方形、矩形、菱形等多种形状

适用场景：造型复杂的屋面、装饰性屋面

优势：造型丰富，装饰效果好

四、核心优势与对比数据

4.1 防水性能优势

机械咬合连接：无穿孔防水，彻底解决传统屋面螺钉穿孔漏水问题

连续无缝设计：板材可根据屋面长度定制，减少横向接缝

三维可变形能力：能够适应温度变化产生的热胀冷缩，避免接缝开裂

数据对比：铝镁锰直立锁边系统漏水率低于 0.5%，传统彩钢瓦屋面漏水率高达 15%-20%

4.2 全生命周期成本对比

注：铝镁锰屋面全生命周期成本比彩钢瓦低 50%-60%，是长期使用最经济的屋面解决方案

4.3 其他核心优势

重量轻：仅为混凝土屋面的 1/20，钢结构屋面的 1/3，大幅降低建筑结构荷载

耐腐蚀：铝镁锰合金表面形成致密的氧化铝保护膜，耐大气腐蚀能力是普通钢材的 10 倍以上

施工快：工厂预制，现场装配，施工速度比传统屋面快 30%-50%

环保可回收：铝镁锰合金可 100% 回收利用，符合绿色建筑要求

造型能力强：可加工成弧形、球形、双曲面等复杂造型，满足建筑设计需求

五、典型工程案例

5.1 北京大兴国际机场

项目规模：航站楼建筑面积 70 万平方米，屋面面积约 18 万平方米

应用系统：铝镁锰直立锁边屋面系统，板厚 1.0mm，氟碳喷涂

项目亮点：世界最大的单体航站楼，屋面造型复杂，采用了先进的 BIM 技术进行设计和施工

防水效果：自 2019 年投入使用以来，未发生任何漏水事故

5.2 上海虹桥火车站

项目规模：站房建筑面积约 24 万平方米，屋面面积约 12 万平方米

应用系统：铝镁锰直立锁边屋面系统，板厚 0.9mm

项目亮点：国内最大的铁路枢纽之一，屋面系统集成了太阳能光伏发电系统

使用效果：历经十余年运营，屋面性能稳定，维护成本极低

5.3 杭州奥体中心体育场（大莲花）

项目规模：建筑面积约 22.9 万平方米，屋面面积约 8 万平方米

应用系统：铝镁锰双曲面直立锁边屋面系统

项目亮点：2022 年杭州亚运会主体育场，屋面造型独特，采用了 28 片大花瓣和 27 片小花瓣组成

技术创新：解决了双曲面屋面的防水和抗风揭难题

5.4 广州白云国际机场 T2 航站楼

项目规模：航站楼建筑面积约 88 万平方米，屋面面积约 20 万平方米

应用系统：铝镁锰直立锁边屋面系统，板厚 1.0mm

项目亮点：国内三大航空枢纽之一，屋面系统集成了自然采光和通风系统

节能效果：每年节约能源消耗约 15%

六、常见质量问题与解决方案

6.1 屋面漏水问题

主要原因：接缝咬合不紧密、天沟排水不畅、泛水板安装不当、紧固件松动

解决方案：

采用专用锁边机进行机械咬合，确保接缝紧密

天沟设计足够的排水坡度和排水能力，定期清理杂物

泛水板与屋面之间采用密封胶条和密封胶双重密封

使用不锈钢紧固件，并定期检查紧固情况

6.2 抗风揭问题

主要原因：支座间距过大、板材厚度不足、固定方式不当

解决方案：

根据当地风荷载计算确定支座间距，强风区适当加密

沿海强风区采用 1.2-1.5mm 加厚板材

采用专用抗风支座，确保连接牢固

6.3 热胀冷缩问题

主要原因：未设置温度伸缩缝、板材长度过长

解决方案：

屋面长度超过 60m 时设置温度伸缩缝

采用可滑动支座，允许板材自由伸缩

板材长度不宜超过 12m，超过时采用分段连接

七、市场规模与发展趋势

7.1 市场数据

2023 年中国铝镁锰屋面系统市场规模达185 亿元，年复合增长率 12.3%（智研咨询数据）

2025 年中国铝镁锰屋面系统市场规模已突破230 亿元，其中公共建筑领域占比约 65%

预计到 2028 年中国铝镁锰屋面系统市场规模将达到350 亿元，年复合增长率保持在 11% 左右

预计 2030 年全球铝镁锰屋面系统市场规模将达到120 亿美元，年均复合增长率 8.5%（弗若斯特沙利文预测）

7.2 发展趋势

光伏一体化：铝镁锰屋面与太阳能光伏板结合，形成光伏建筑一体化 (BIPV) 系统，是未来发展的主要方向

智能化：集成传感器、物联网技术，实现屋面状态实时监测和智能运维

绿色环保：采用水性涂料、可回收材料，降低生产和使用过程中的碳排放

高性能化：开发更高强度、更耐腐蚀、更好保温隔热性能的新型铝镁锰合金材料

标准化：行业标准不断完善，产品和施工工艺更加标准化、规范化
