一、系统概述与行业标准

1.1 系统定义

铝单板幕墙工程系统，是现代化建筑外立面应用最广泛的装配式金属围护幕墙系统。系统以高纯铝合金板材为基材，经数控折弯、焊接、加强筋加固、表面防腐喷涂等一体化工厂深加工，搭配热镀锌/铝合金专用龙骨、不锈钢连接件、防水密封辅料，采用干式挂装工艺固定于建筑主体结构外侧。系统集建筑装饰、结构防护、节能保温、防水抗渗、降噪抗风压五大功能于一体，具备极强的造型可塑性、超长耐候性与极低维护成本，适配超高层地标、商业综合体、交通枢纽、医院学校、产业园、老旧外立面翻新等室内外全场景。

1.2 核心执行标准

GB/T 23443-2024《建筑装饰用铝单板》：2025年5月1日正式实施，替代旧版2009标准，国内铝单板产品最高权威国标，统一板材厚度、涂层、力学性能、耐候性全部检测指标

JGJ 102-2003《玻璃幕墙工程技术规范》：金属幕墙通用设计规范，用于风压计算、结构校核、龙骨排布设计

GB/T 36231-2018《建筑幕墙》：界定幕墙分类、物理性能等级、检测方法、竣工验收基本要求

GB 50210-2018《建筑装饰装修工程质量验收标准》：铝单板幕墙现场安装、分项验收、竣工验收强制依据

YS/T 429.2-2019《铝幕墙板 第2部分：涂层板》：专项规范氟碳、粉末、阳极氧化等各类表面涂层技术参数

GB/T 5237.1-2017《铝合金建筑型材》：限定幕墙专用铝合金基材牌号、成分及力学性能红线

GB 50016-2014（2018版）《建筑设计防火规范》：明确不同高度建筑外墙幕墙防火分隔、防火封堵设计要求

二、系统组成与整体结构

2.1 七层完整系统结构（由内至外）

铝单板幕墙为模块化干式装配系统，整体无湿作业、无空鼓脱落隐患，完整层级结构如下：

主体结构层：混凝土剪力墙、钢结构梁柱，作为幕墙整体受力载体；施工前完成基层复测、预埋件定位

防腐转接层：热镀锌预埋钢板、不锈钢转接角码，隔绝异种金属电化学腐蚀，调节安装误差

承重龙骨层：竖向主龙骨+横向次龙骨，采用铝合金方管/热镀锌方管，按风荷载计算间距排布，常规间距600-1200mm

保温隔音层（选配）：A级岩棉、玻璃棉保温毡，搭配防水隔汽膜，用于外墙节能区域，实现保温降噪功能

防水衬板层（选配）：镀锌钢板防水背板、防水透气膜，阻断雨水向内渗透，适配开放式幕墙系统

铝单板装饰面层：铝合金成型单板，内置加强筋，规避板面震颤变形；表面做防腐耐候喷涂处理

密封防护层：耐候硅酮密封胶、泡沫背衬条、防尘密封条，封堵板缝，实现整体防水、防尘、隔音

2.2 配套系统辅材

连接配件：304不锈钢螺栓、专用挂码、活动角码、防脱卡扣，具备防松动、防腐蚀特性；超高层区域全部采用不锈钢材质

密封材料：外墙专用耐候硅酮结构胶、耐候密封胶、三元乙丙橡胶密封条，适配板材热胀冷缩形变

收口型材：专用阴阳角收边件、伸缩缝盖板：滴水线、防火封堵岩棉、防火密封胶，完善细部节点

2.3 系统通用技术参数

三、主流产品分类及适配场景

铝单板幕墙可按基材厚度、表面涂层、安装结构、使用场景四大维度分类，项目根据建筑高度、外立面造型、预算、气候环境精细化选型：

3.1 按基材厚度分类

1.5mm薄款铝单板：自重轻、造价低，仅适用于室内吊顶、室内墙面、门头装饰，禁止用于室外外墙。

2.0mm常规室内款：室内精装修、大堂包柱、走廊墙面，商业内街外立面低位区域。

2.5mm标准室外款：国内室外幕墙通用规格，适配多层建筑、普通高层、产业园、办公楼外立面，性价比最高。

3.0-4.0mm加厚款：超高层地标、沿海强台风区域、大弧度异形幕墙、超大分格板面，抗风压、抗变形能力拉满。

3.2 按表面涂层工艺分类（核心选型）

静电粉末喷涂：环氧树脂粉末涂层，厚度60-120μm；色彩丰富、性价比高，耐候性中等；适用于内陆普通区域、室内外常规项目，寿命15-20年。

PVDF氟碳喷涂（主流）：三涂两烤氟碳树脂涂层，厚度25-40μm；耐紫外线、耐腐蚀、抗褪色能力顶尖，无惧沿海盐雾、极端暴晒；地标建筑、沿海项目专用，寿命25-30年。

阳极氧化：电化学氧化成型，金属质感极强；耐磨抗刮，适合极简风高端室内外装饰，色调单一为短板。

仿石/木纹覆膜：高分子进口膜高温热压复合；替代天然石材、木纹板材，造价更低，适配文旅建筑、老旧外立面改造。

3.3 两大主流安装结构工艺

封闭式铝单板幕墙：板缝打耐候密封胶，整体密闭防水；防尘、防水、隔音性能优异，适合多雨、多风沙地区，国内90%公建、住宅外立面首选。

开放式铝单板幕墙：板缝不打胶，预留通风排水通道，背部搭配防水透气膜；实现呼吸式幕墙效果，杜绝内部积潮发霉，适合大型地标、异形曲面建筑。

四、核心优势与全周期成本对比

4.1 核心产品优势

安全防火，稳定性强：纯铝合金基材，A级永久不燃，高温不产生有毒烟气；整体干式挂装，无脱落坍塌风险，满足超高层、学校、医院严苛消防规范。

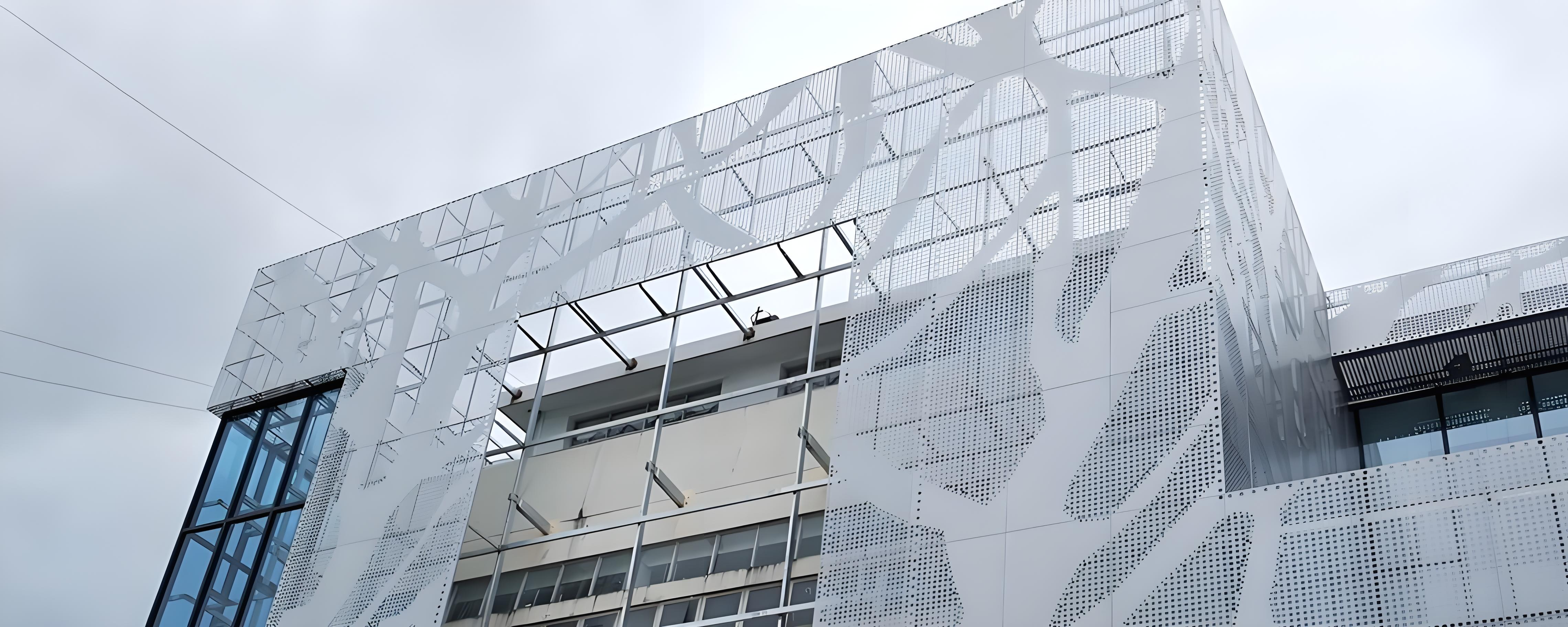

超强造型可塑性：可折弯、焊接、冲压，轻松实现圆弧、双曲面、异形镂空、包柱等复杂造型，适配各类地标建筑个性化设计需求，远超石材、一体板可塑性。

耐候防腐，寿命超长：铝合金自带钝化保护膜，搭配高端氟碳涂层，可抵御沿海盐雾、酸雨、紫外线暴晒、高低温冻融，全周期几乎无褪色、锈蚀问题。

轻量化降荷载：密度仅2.7g/cm³，自重为天然干挂石材1/4、陶瓷大板1/3；大幅降低主体钢结构、混凝土荷载，节约基础工程造价10%-20%。

施工高效，运维简单：全干式装配，不受阴雨天气影响；单区域施工工期较传统石材缩短50%；单块板材独立拆卸更换，后期维修无需大面积拆改。

绿色低碳可回收：铝合金可100%回收再生，再生利用率超95%；无甲醛、无VOC有害物质，满足绿色建筑、LEED、WELL认证标准。

4.2 外墙外立面材料20年全生命周期成本对比

注：氟碳铝单板综合性价比优于天然干挂石材，20年周期可节约35%-45%成本；同时解决石材自重过大、易开裂、泛碱等通病，是高端外立面首选材料

五、典型标杆工程案例

5.1 杭州奥体中心综合体育馆

项目概况：亚运会配套地标场馆，总建筑面积18.5万㎡，外立面幕墙总面积6.8万㎡

应用产品：3.0mm加厚氟碳喷涂铝单板，开放式呼吸式幕墙系统

项目亮点：采用双曲面异形折弯工艺，打造流线型外立面；适配杭州多雨潮湿气候，防水耐候性能优异，成为国内体育场馆铝单板幕墙标杆项目。

5.2 深圳前海科创产业园集群

项目概况：多栋超高层甲级写字楼，片区外立面统一标准化设计，幕墙总面积15.2万㎡

应用产品：2.5mm粉末喷涂+局部仿金属阳极氧化铝单板，封闭式打胶系统

落地效果：轻量化设计降低主体荷载，缩短整体工期40天；沿海盐雾环境下，投入运营5年无褪色、锈蚀，运维成本极低。

5.3 郑州高铁东站配套商业综合体

项目概况：大型交通枢纽商业综合体，涵盖商超、写字楼、沿街外立面，施工面积9.6万㎡

应用产品：2.5mm氟碳喷涂铝单板，搭配保温岩棉层，兼顾装饰与节能

适配优势：A级防火满足人员密集场所消防要求，密闭式结构防尘降噪，适配高铁站大客流、高扬尘工况。

5.4 北方某市政务服务中心翻新项目

项目概况：老旧政务大楼外立面整体翻新，摒弃原有老旧瓷砖、涂料墙面

应用产品：2.0/2.5mm木纹覆膜铝单板

实施效果：干式装配无需拆除原有基层，改造工期缩短60%；还原实木高端质感，适配政务建筑庄重风格，抗冻融性能适配北方严寒冬季。

六、常见质量通病与解决方案

6.1 外立面色差、局部褪色

问题成因：不同批次喷涂参数不一致、低端劣质涂层、户外暴晒老化、板面正反面涂层混用

解决方案：同一楼栋统一同一生产线、同一批次生产；室外外立面强制采用氟碳涂层；出厂前统一进行色差对标检测。

6.2 板面起拱、变形震颤

问题成因：板材厚度选型偏小、未加装加强筋、龙骨间距过大、温差形变未预留伸缩缝

解决方案：室外分格＞1.2㎡必须内置加强筋；严格按照风压值设定龙骨间距；板块之间预留2-3mm热胀冷缩专用伸缩缝。

6.3 板缝渗水、内部积水

问题成因：密封胶劣质、打胶断层气泡、开放式幕墙缺少防水膜、排水坡度不足

解决方案：选用幕墙专用中性耐候硅酮胶；采用双层打胶工艺；开放式系统背部标配防水透气膜；横向龙骨设置排水坡度，积水定点导出。

6.4 连接件锈蚀、板块松动

问题成因：使用普通碳钢配件、异种金属直接接触产生电化学腐蚀、紧固件未防松

解决方案：室外项目全部采用304不锈钢配件；铝钢接触位置加装绝缘垫片；高层板块加装防脱卡扣，定期巡检紧固。

6.5 拼接缝隙大小不均

问题成因：工厂折弯尺寸偏差、现场安装基准线偏移、工人安装精度不足

解决方案：数控一体化折弯严控尺寸误差；安装前统一放线定位；全程采用靠尺校准，缝隙误差控制≤1mm。

七、市场规模与行业发展趋势

7.1 行业市场数据

2023年中国建筑铝单板幕墙市场规模达468亿元，近五年年均复合增长率11.8%；

2025年市场规模突破585亿元，商业综合体、超高层写字楼、老旧外立面翻新为核心增长赛道；

受石材限采、外墙防火政策升级影响，预计2027年市场规模突破720亿元，逐步替代传统干挂石材；

目前国内新建超高层公建外立面铝单板渗透率超80%，二线以上城市旧改项目渗透率逐年攀升。

7.2 未来发展趋势

涂层性能升级：依托GB/T23443-2024新版国标落地，全面淘汰低端劣质粉末，自清洁、隔热降温、抑菌型特种涂层成为主流；

装配式标准化：板材模数化、龙骨配件标准化、节点图集通用化，进一步压缩施工周期，降低人工成本；

低碳轻量化：研发高强度轻量化铝合金基材，降低板材厚度同时保障抗风压性能，减少原材料碳排放；

光伏一体化(BIPV)：铝单板与光伏组件集成融合，兼顾装饰、发电、保温功能，适配零碳建筑、绿色地标；

智慧幕墙普及：集成温湿度、风压、渗水传感器，联动楼宇BA系统，实现幕墙状态智能监测、智慧运维。
